Các công cụ tốt để vẽ sơ đồ [đóng]


224

Tôi sẽ thêm một chút thông tin vào bài viết của mình vào một ngày trước bằng cách sử dụng sơ đồ và một số hướng dẫn. Những chương trình đang được sử dụng cho mục đích này?

Tôi chủ yếu muốn xem những gì người khác đang sử dụng và tôi có thể dễ dàng sử dụng để đưa ra sơ đồ mô tả.

Trong một thế giới hoàn hảo, và tôi biết đây là trường hợp tôi mong muốn, đó sẽ là:

  1. Miễn phí.
  2. Cực kỳ dễ dàng để vẽ sơ đồ trong.
  3. Cho phép sản xuất đơn giản các dạng sóng cho đầu vào / đầu ra.

1
Câu hỏi này nên được đóng lại bởi vì bất kỳ câu trả lời sẽ có thời hạn sử dụng ngắn. Phần mềm mới xuất hiện và đi quá nhanh để câu hỏi này trở nên hữu ích, thậm chí bỏ qua thực tế là toàn bộ sự việc đều dựa trên ý kiến.
Olin Lathrop

6
@kortuk Nếu câu hỏi này cực kỳ phổ biến và vẫn hữu ích với số lượng lớn người 20 tháng sau câu hỏi với hơn 500 câu trả lời và 184 câu hỏi có thể được điều chỉnh lại để đáp ứng quy tắc trang web, nó có thể được mở lại. Lòng tốt của tôi ân cần với tôi. Hãy tìm những con lợn bay. // Một câu hỏi và trả lời vô cùng hữu ích. . Và sẽ như vậy trong một vài năm tới.
Russell McMahon

Bạn hoàn toàn đúng: Câu trả lời cho câu hỏi này sẽ có xu hướng dựa trên quan điểm và nhiều trong số đó sẽ có thời gian sử dụng ngắn. Tuy nhiên, nó vẫn có thể hữu ích cho nhiều người để xem những gì người khác đang sử dụng để giải quyết vấn đề mà OP (và các độc giả khác) gặp phải. Đây là thông tin có giá trị. Vì thế, tôi nghĩ câu hỏi đặc biệt này có thể được mở lại ...
Orestes Mas

Câu trả lời:


98

Hãy dùng thử KiCAD . Nó không thực hiện mô phỏng SPICE , nhưng nó xử lý khá nhiều thứ khác. Bạn có thể sử dụng các công cụ SPICE khác với danh sách mạng của nó, nhưng tôi chưa thử.

KiCAD chạy trên Windows, Linux và Apple OS X.

Ngoài ra còn có một dự án có tên ESIM kết hợp KiCAD với trình mô phỏng SPICE và bộ giải phương trình vi phân.


9
Mặc dù là UI, Kicad thực sự khá mạnh về giá (miễn phí) - bảng 16 lớp, xuất khẩu Gerber và không giới hạn về kích thước bảng.
Peter Gibson

3
Peter, bạn nói "mặc dù giao diện người dùng của nó". bạn có thể giải thích về điều đó không?
stevenvh

2
@Kortuk, Nó có một số thư viện bạn có thể tải xuống, nhưng tôi nghĩ hầu hết bạn sẽ phải tự thêm chúng.
Jay Atkinson

7
KiCAD không sử dụng được. Các tác giả của KiCAD cần phải tìm một chiếc Apple Macintosh cổ điển năm 1984, sử dụng nó trong vài tuần và sau đó thiết kế lại giao diện người dùng.
Kaz

5
Kể từ ngày này, KiCAD có một thư viện khá rộng rãi và giao diện người dùng của nó rất dễ dàng khi bạn đã quen với nó (thực sự thêm các thành phần bằng cách nhập tên của chúng thay vì tìm kiếm chúng trong danh sách hình thu nhỏ đã được chứng minh rất hiệu quả)
ル ち ゃ ん よ

68

Công cụ chụp sơ đồ yêu thích của tôi là một cây bút chì trên giấy kỹ thuật có lưới màu xanh lá cây, và một máy ảnh.

Một khi tôi có sơ đồ như thế nào tôi thích nó, nó đi vào gschem.

Nhưng đối với việc chỉ phác thảo các mạch, giấy là cách để đi.

trình điều khiển tuyến tính rock


7
Tôi giữ một cuốn sổ tay xung quanh cho điều đó. Nó đi kèm, với các trang cai trị đối diện cho ghi chú. Nó cũng có khả năng chống nước, vì vậy nếu nó đi cùng bạn ở mọi nơi và bạn sống trong khí hậu mưa thì sẽ có thêm một mức độ bảo vệ.
Lou

Tôi có các tạp chí thiết kế xung quanh trông giống nhau, nhưng tôi nghi ngờ ông chủ của tôi sẽ thích tôi ghi chép lại những thứ cho chiphacker trong đó.
Kortuk

4
Điểm chụp trên bức ảnh, tôi ước tôi luôn có giấy với tôi. Tôi cũng muốn chữ viết tay của tôi có thể đọc được.
Kortuk

2
Đây là những gì tôi làm trong công việc, quá. Tôi chỉ viết nguệch ngoạc một cái gì đó xuống, chụp ảnh nó và gửi email cho nhà máy. :)
endolith

3
Tôi sử dụng máy quét (chất lượng tốt hơn cho bản vẽ đường hơn máy ảnh) + giấy / bút chì. Trông thật tuyệt!
Jason S

52

Và bây giờ bạn có thể làm điều đó bên trong một trình duyệt hợp lý hiện đại với CircuitLab .

Phiên bản cộng đồng, miễn phí , có phần bị giới hạn trong thư viện các thành phần của nó, nhưng trình giả lập chạy trong trình duyệt là một minh chứng cho sức mạnh của các công cụ JavaScript hiện tại.

Cập nhật tháng 1 năm 2015: CircuitLab không còn miễn phí nữa; chỉ có bản demo giới hạn thời gian mà không có tính năng lưu. Có kế hoạch thương mại và phi thương mại có sẵn. Đối với sinh viên có trường đại học có giấy phép học tập, sử dụng là miễn phí. Xem tất cả các kế hoạch . CircuitLab nhúng ở đây trên EE.SE vẫn có sẵn miễn phí.

Đây là một ảnh chụp màn hình ví dụ về môi trường thiết kế Circuitlab:

Nhập mô tả hình ảnh ở đây

Đây là một ảnh chụp màn hình ví dụ về môi trường mô phỏng Circuitlab:

Nhập mô tả hình ảnh ở đây


4
CircuitLab hiện được nhúng vào Sàn giao dịch điện tử! meta.electronics.stackexchange.com/questions/963/ từ
weiy

7
Đó là cốt truyện mô phỏng chắc chắn là xấu xí.
endolith

47

Một lựa chọn khác là KTechlab . Tôi nghi ngờ hầu hết mọi người chưa bao giờ nghe về nó, nhưng đó là một chương trình mô phỏng điện tử miễn phí cho phép bạn thực hiện các mạch đơn giản. Sơ đồ rất dễ vẽ và nó tạo ra dạng sóng dễ dàng. Tôi thấy nó trực quan và nhanh hơn so với trình giả lập SPICE, nhưng tất nhiên nó không mạnh bằng. Đó là một hệ thống để suy nghĩ về các mạch được lý tưởng hóa, trong khi SPICE là một hệ thống để mô hình hóa các mạch thực tế, cùng với tất cả các sai sót và nhược điểm của chúng. Nó chỉ dành cho Linux, nhưng bạn có thể chạy nó trong Virtualbox hoặc thứ gì đó.

văn bản thay thế văn bản thay thế


Trông có vẻ thú vị.
Kortuk

10
Bạn đã quên đề cập rằng bạn cũng có thể sử dụng nó như một IDE để lập trình các chip bạn thiết kế vào mạch của mình.
A-mốt

Tôi chưa bao giờ sử dụng phần đó. :)
endolith

2
Hấp dẫn! Tôi thực sự chưa bao giờ nghe nói về nó. Cảm ơn.
Daniel Grillo

33

Đối với phương tiện hạn chế hơn có AACircuit - mã nguồn hiện có tại https://github.com/Andy1978/AACircuit , mã nhị phân từ http://tech-chat.de/doad.php

                        ___
                   .---|___|-----.
                   |             |
                   |             |
             ___   |  |\|        |
           -|___|-----|-\        |
                      |  >-------'
                   .--|+/
                   |  |/|
                   |    |
                  ===  ===
                  GND  GND
(created by AACircuit v1.28.6 beta 04/19/05 www.tech-chat.de)

9
Tôi phải thừa nhận, điều đó khá thú vị.
Kortuk

Đây là một ý tưởng tuyệt vời vì bạn không thể tải tệp lên trang web này ... Vì vậy, một nghệ thuật nhỏ có thể giúp hiển thị một số điều đơn giản :)
Johan

2
Nó dường như cũng hoạt động với rượu vang dưới Ubuntu.
Johan

1
Bây giờ tôi đã sử dụng nó, và chỉ để ném một sơ đồ với nhau, tuyệt vời!
Kortuk

Trông tuyệt! Nhưng các trang web là tất cả bằng tiếng Đức!
Brad Hein

32

Trình mô phỏng mạch Java này khá dễ dàng để vẽ sơ đồ và nó có một cách để xuất chúng dưới dạng văn bản thuần túy:

$ 1 5.0E-6 0.9891409633455756 46 5.0 50
I 240 256 304 256 0 0.5
I 352 256 416 256 0 0.5
w 416 256 416 192 0
w 240 192 240 256 0
r 320 272 320 336 0 220000.0
c 320 352 320 400 0 4.7000000000000004E-8 1.4535908873993098
g 320 416 320 432 0
s 224 384 224 320 0 1 true
w 240 256 224 256 0
w 224 256 224 320 0
w 272 384 224 384 0
w 320 352 320 336 0
w 320 400 320 416 0
w 272 384 272 352 0
w 272 352 320 352 0
w 304 256 320 272 0
w 352 256 320 272 0
r 240 192 416 192 0 5000.0
o 1 64 0 35 5.0 0.0015625 0 -1

Đoạn mã trên sẽ tạo ra mạch này:

chuyển đổi tạm thời hai biến tần

Có lẽ có một cách để tích hợp nó vào một trang web, để người dùng có thể vẽ một mạch, dán đoạn mã trên vào hộp câu trả lời, bao quanh nó bằng các thẻ đặc biệt và nó sẽ tạo ra một applet pop-up?

Thậm chí tốt hơn, một hình ảnh sơ đồ có thể được tạo ra từ mã, khi nhấp vào, sẽ mở ra một applet mô phỏng của sơ đồ đó.

Có thể nói chuyện với tác giả về một cái gì đó như thế này? Anh ta có các applet được nén để bạn sử dụng trên máy tính của mình, nhưng tôi không biết về việc phân phối nó trên các trang web khác.

Cập nhật: Tôi đã nói chuyện với tác giả và anh ấy đã triển khai dữ liệu URL trong vòng vài giờ kể từ khi tôi đề xuất. Hiện tại có một tùy chọn menu "Xuất liên kết" tạo ra các liên kết như thế này, mà không yêu cầu một thư mục hoặc hàm băm trên máy chủ hoặc bất cứ thứ gì. Bạn có thể sử dụng cùng một URL để hiển thị cùng một mạch trong khi sử dụng tệp java trên máy tính của riêng bạn:

Điều này sẽ hiển thị các mạch trên

Và ông đã chỉ ra thỏa thuận cấp phép , mà tôi nghĩ cho phép chúng tôi sửa đổi nó và sử dụng nó ở đây để nhúng sơ đồ, như thế này .

Bạn có quyền sửa đổi các applet và / hoặc sao chép các applet trên trang web của riêng bạn miễn là bạn ghi có cho tôi (Paul Falstad) và cung cấp một liên kết đến trang của tôi

URL 4000 ký tự này sẽ hiển thị bộ giải mã 7 đoạn


Tôi nghĩ bạn nên gắn cờ này lên Meta (tiếc là tôi đang dùng điện thoại của mình để applet mô phỏng không hoạt động).
A-mốt

Bạn có ý nghĩa gì "gắn cờ lên"?
endolith

6
URL 4000 ký tự!?
Kevin Vermeer

1
Đó là một trong những mạch phức tạp nhất trong các ví dụ. Thật không may, Internet Explorer chỉ chấp nhận 2000 ký tự. :)
endolith

@endolith Mình muốn tải nó về laptop. Nhưng tôi không thể tìm thấy nó. Bạn có thể vui lòng cung cấp cho tôi một liên kết hoặc các bước để tải về nó?
Krishna Shweta

29

TeX có thể được sử dụng để tạo sơ đồ chất lượng xuất bản. Dưới đây là một số ví dụ.

CircuiTikz là một tập hợp các macro LaTeX được thiết kế để giúp dễ dàng vẽ mạng điện trong các ấn phẩm khoa học. Nó cung cấp một cú pháp thuận tiện dựa trên các đường dẫn để đặt các thành phần khác nhau.

nhập mô tả hình ảnh ở đây


3
Mạch đẹp!
gà con

1
Tôi hoàn toàn đồng ý với @chicks. Họ nhìn rất nhiều với bản vẽ sách giáo khoa của tôi! :)
ricardomenzer

28

Cá nhân tôi sử dụng EAGLE , nhưng đường cong học tập có phần cao. Bạn có thể muốn kiểm tra Fritzing ; nó là nguồn mở và được xây dựng với ý tưởng cho người mới bắt đầu.


1
Tôi biết làm thế nào để làm sơ đồ / mô phỏng / bố cục và tôi không thấy đây là vấn đề. Vấn đề tôi gặp phải là có một cái rất nhanh để sử dụng khi tôi muốn đưa ra câu trả lời chi tiết hơn về chiphacker. Tôi có một chút thời gian cho chiphacker, nhưng không đủ để thực hiện mô phỏng đầy đủ cho các câu hỏi thường xuyên.
Kortuk

3
Bản chất đơn giản / trực quan của Fritzing sẽ tự cho vay theo mục tiêu của bạn. Tôi khuyến khích bạn hãy xem.
MrEvil

Fritzing dường như có rất nhiều tiềm năng cộng đồng. Nếu nó cất cánh giống như dự án Arduino, nó có thể thực sự tuyệt vời. Ngay bây giờ, nó thiếu một số thành phần thiết yếu, nhưng dường như đang tiến về phía trước.
Greg

Điều này có vẻ thú vị.
antony.trupe

Tôi sử dụng nó cho tất cả các thiết kế PCB của tôi rất hữu ích.
Chim cánh cụt vô danh

18

Câu hỏi tương tự đã xuất hiện trên Wikipedia .

Đề xuất hàng đầu dường như là Inkscape + một bộ sưu tập tốt các biểu tượng điện trong phạm vi công cộng mà bạn có thể tải xuống từ Wikipedia.

Tôi thấy điều đó hơi ngạc nhiên, bởi vì Inkscape là một trình chỉnh sửa đồ họa đa năng, không biết gì về sơ đồ hoặc thiết bị điện tử.


3
Inkscape xuất hình ảnh SVG, đây là một yêu cầu: 3. Nó phải có khả năng xuất trong SVG: SVG là định dạng được đề xuất bởi wikipedia cho sơ đồ. Nó cung cấp chất lượng tốt nhất ở không gian tối thiểu. Hầu hết các chương trình chụp sơ đồ có cùng một chế độ xem bạn đã chụp - Đồ họa như vậy (không phải xuất PDF) là vô ích. Wikipedia muốn đồ họa đẹp nhất, nhỏ nhất. Những gì chúng tôi muốn là khác nhau: Cách nhanh nhất, dễ nhất để tạo ra một sơ đồ và mô phỏng của nó.
Kevin Vermeer

5
Vẫn là một giải pháp thú vị
Kortuk

5
Tôi đến đây để tìm kiếm chính xác điều này: một thư viện biểu tượng trong SVG để sử dụng với Inkscape. Cảm ơn!
nibot

1
Ví dụ về sơ đồ được thực hiện bằng bộ sưu tập này: commons.wik mega.org/wiki/NH
endolith

2
Đây là một nhóm các biểu tượng khác được sử dụng theo cách này luciani.org/not-quite-pered/not-quite-pered-index.html#symbols
endolith

15

Tôi sử dụng DipTrace và tôi rất hài lòng. Nó không miễn phí, nhưng nó khá rẻ. Tôi đã thử EAGLE , dường như được sử dụng rộng rãi nhất, nhưng tôi đã kinh hoàng về sự không thân thiện của nó.

Đối với tôi, đó không chỉ là một điều về học đường, mà đơn giản là làm cho mọi thứ khó thực hiện hơn nó nên làm. Nó khiến tôi nhớ đến một trải nghiệm đau thương với AutoCAD vào cuối những năm 1980. Tôi đã thử nhiều lựa chọn thay thế miễn phí và chi phí thấp khác, nhưng chúng cũng là một giao diện người dùng xấu, không ổn định hoặc có một thư viện thành phần kém. Gói dưới 100 tuổi duy nhất hoạt động tốt là DipTrace. Điểm yếu của nó là bộ định tuyến PCB không hiệu quả lắm (nó không thể định tuyến một số bảng mà tôi có thể định tuyến thủ công mà không cần nhiều nỗ lực), đặc biệt là khi bạn có vài lớp, nhưng với tôi thì đây là một hạn chế nhỏ .


1
DipTrace rất dễ sử dụng theo cách thực sự khó diễn tả. Đó là yêu thích của tôi trong số tất cả các gói tôi đã thử.
Adam Haun

1
Hiện tại diptrace cũng có sẵn trong một phần mềm miễn phí giới hạn 300pin theo trang web của họ.
akaltar


14

Hãy dùng thử TinyCAD : đó là nguồn mở. Để chụp sơ đồ (điều này không thực hiện mô phỏng, mặc dù bạn có thể xuất danh sách mạng sang PSPICE ).

(Tiết lộ sai lệch: Tôi làm việc với người duy trì dự án.)


Trông có vẻ thú vị.
Kortuk

Tôi đã sử dụng TinyCAD trong sản xuất. Có một lỗi nghiêm trọng với việc tạo netlist nhưng nó đã được giải quyết. TinyCAD hoạt động khá tốt và dễ học.
Steven T. Snyder

liên kết bị hỏng, đây là một liên kết chính xác: sourceforge.net/projects/tinycad/?source=directory (Tôi không có đặc quyền chỉnh sửa, nếu ai đó muốn cập nhật anwser ...)
Brann

13

XCircuit được thiết kế cho các sơ đồ chất lượng xuất bản. Nó xuất ra PostScript. Bản thân tôi nhớ rằng việc tìm kiếm UI lúng túng và đầu ra hơi kỳ lạ, nhưng nó có thể được cải thiện kể từ lần cuối tôi sử dụng nó và nó chắc chắn có chất lượng tốt hơn so với ảnh chụp màn hình của một chương trình chụp sơ đồ.

Bạn có thể tìm thấy một số ví dụ về đầu ra của nó trên Wikimedia Commons .

nhập mô tả hình ảnh ở đây


4
Tôi vừa cho XCircuit đi. Ughh, giao diện người dùng thật khó xử và khủng khiếp. Đây có thể là một công cụ tuyệt vời, nhưng giao diện người dùng rất tệ.
Chris Zeh

2
@ChrisZeh, tôi đồng ý rằng giao diện là 80 giây (đặc biệt là các hộp thoại ...), nhưng chất lượng đầu ra và tốc độ bạn có thể đạt được khi vẽ vượt trội (ít nhất là đối với tôi) đường cong học tập dốc ... (tôi sử dụng Tuy nhiên, nó chỉ có trên Unix. Không bao giờ quản lý để sử dụng nó trong windows và không có chuột với nhấp chuột giữa).
Rmano

13

Mới tìm hiểu (kể từ tháng 3 năm 2012) về một công cụ vẽ sơ đồ dựa trên web mới có tên là " Scheme-It " sử dụng HTML5 để cho phép vẽ sơ đồ trực tuyến và nó cũng cho phép xuất ra các định dạng PNG & PDF.

ảnh chụp màn hình lược đồ

Rõ ràng là nó được hỗ trợ bởi Digi-Key, tôi chắc chắn rằng nó có ý định thúc đẩy bạn mua các thành phần từ chúng nhưng không có đăng ký hoặc bất cứ điều gì cần thiết, không có khóa và dường như rất có thể sử dụng được. Trong vòng 60 giây sau khi truy cập trang web, tôi đã kéo một số thành phần cho một mạch cơ bản và xuất nó dưới dạng PNG.

Mặc dù không có khả năng mô phỏng - Tôi sử dụng LTSPICE cho điều đó, những người khác đã đề cập đến LTSPICE trong các câu trả lời khác.


1
bạn có thể cho chúng tôi một số hình ảnh về cách nó hoạt động?
Kortuk

13

Ngoài ra còn có thứ dựa trên web này, có nghĩa là đã chụp ảnh màn hình của nó:

http://www.qsl.net/wd9eyb/klunky/fazed.html

Nhưng nó có thể được sửa đổi để tạo mã có thể được sao chép và dán vào trang web này không? Tất nhiên, một cái gì đó tạo ra một hình ảnh sẽ được ưa thích hơn.

 R
Rnpn
 R

Có một nhu cầu thực sự về một công cụ vẽ sơ đồ dựa trên web nhanh chóng, không chỉ ở đây, mà ở mọi nơi. Tôi sẽ mã hóa nó nếu tôi biết cách, nhưng kỹ năng của tôi yếu. Chúng ta có thể bằng cách nào đó ủy thác ai đó tại Stack Overflow để viết một cái gì đó để đổi lấy điểm danh tiếng? Đổi lấy tiền? Kickstarter ? Một trình soạn thảo JavaScript đơn giản có thể cho phép các khối được đặt cạnh nhau, như trình soạn thảo Klunky này, sau đó nó có thể tạo ra một URL với một loạt tiếng vô nghĩa ở cuối, điều này khiến máy chủ tạo ra một PNG, chẳng hạn.

Hình ảnh có thể được liên kết trực tiếp từ các diễn đàn hoặc được sao chép tự động vào Imgur bằng phần mềm Stack Exchange. URL của hình ảnh có thể được cắm lại vào trình chỉnh sửa để cho phép sửa đổi, v.v.

Các nhãn văn bản trong Klunky cũng có thể sử dụng một số công việc.

Hoặc nếu Stack Exchange chấp nhận dữ liệu: URL, nó có thể tạo ra một hình ảnh có thể được sao chép và dán vào hộp URL mà không yêu cầu máy chủ nào cả. :)

Hoặc SVG . Hoặc Flash . Hoặc một cái gì đó. Nhưng tôi nghĩ rằng một trình soạn thảo dựa trên khối đơn giản sẽ đủ cho phần lớn các ví dụ sơ đồ trực tuyến, thay vì một chương trình chụp sơ đồ đầy đủ cho phép bạn vẽ dây thủ công và di chuyển từng thành phần một pixel và thay đổi tất cả các tham số của chúng .

Dưới đây là trình chỉnh sửa hình ảnh HTML 5 tạo hình ảnh dưới dạng dữ liệu: URL, ví dụ:

URL dữ liệu có thể được chuyển đổi thành tinyurls!

http://preview.tinyurl.com/smallreddot


2
Đây là Endolith tuyệt vời. Bạn đã mang hàng hóa với câu trả lời của bạn. Tôi sẽ dùng thử và sẽ xem nó như một lựa chọn dễ dàng hơn sau đó tôi chọn vì nó cũng đẹp hơn.
Kortuk

12

Thông thường bất cứ khi nào tôi đang làm điều này, tôi chỉ cần đặt ra một mạch trong SPICE và sau đó in ra PDF. Không phải là giải pháp thanh lịch nhất, nhưng cũng không phải là khó khăn nhất.

LTSpice là miễn phí và khá tuyệt vời. Ngoài ra, tôi nghe nói họ giữ dạng sóng bên trong một số thứ hình tròn và hình tam giác trên sơ đồ; bạn chỉ cần nhấn một số nút để cho chúng ra :-)


2
Vâng, tôi đã hy vọng cho một cái gì đó giống như tài liệu sơ đồ của google, vì tôi chưa bao giờ nghe thấy bất cứ điều gì tốt đẹp, tôi nghĩ tôi sẽ chỉ hỏi nếu có ai biết gì về nó.
Kortuk

National Webench làm được rất nhiều, nhưng nó thiên về hướng dẫn hơn và không cho phép bạn đặt ra các mạch. Bạn có thể chơi với các tham số và mô phỏng rất giống như gia vị.
XtL

1
Cập nhật lên đây là bạn có thể sử dụng Google Vẽ nhưng đó không phải là tùy chọn TỐT NHẤT.
Chris Gammell

10

Một số mà tôi đề nghị cho các dự án nhỏ và tạo mẫu là Fritzing .

Họ rất tốt để chuyển đổi sơ đồ thành một bảng nguyên mẫu. Và rất dễ sử dụng.

Và tốt nhất, nó miễn phí!

nhập mô tả hình ảnh ở đâynhập mô tả hình ảnh ở đây


1
Bạn có thể đưa ra một ví dụ về vẽ sơ đồ trong Fritzing?
Photon

1
@ThePhoton Xong!
Butzke

1
Đôi khi, nó thoát ra mà không có bất kỳ thông báo lỗi nào ngay giữa quá trình thiết kế .. :(
Illarion Kovalchuk

Tôi đã có một vài vấn đề với Fritzing trên Linux. Nó dường như không thích một số thành phần nhất định (như bảng dải) và bị treo trong một thời gian, đặc biệt khi tính lại bố cục phức tạp. Nhưng nó tốt để tạo pix của những thứ đơn giản.
Tom H

8

Có thể tạo chúng trong PostScript kết hợp với TeX không?

pst-Circ là gói PSTricks để vẽ các mạch điện và điện tử. Nó có thể được sử dụng với TeX hoặc LaTeX.

nhập mô tả hình ảnh ở đây


5

Sở thích cá nhân của tôi là:

1) EAGLE:

Mặc dù phần mềm từ CADSoft này không có khả năng mô phỏng, nhưng đây là một trong những chương trình thiết kế sơ đồ / PCB tốt nhất mà tôi đã sử dụng. Các thư viện là khá tốt và các tài liệu là tuyệt vời. Liên kết tải xuống: http://www.cadsoftusa.com/doad-eagle/ Hình ảnh: CHIM ƯNG

2) Đa cấp:

Chương trình này từ National Cụ kết hợp thiết kế sơ đồ và PCB cùng với mô phỏng để cung cấp một công cụ rất linh hoạt cho các ứng dụng kỹ thuật điện tử. Thư viện của nó rất tuyệt và mô phỏng khá chính xác. Thật không may, nó có giá cao hơn một chút, nhưng chắc chắn là đáng giá. Liên kết: http://www.ni.com/multisim/buy/ Hình ảnh: Đa diện

3) Phân loại:

Đây là một trong những mục yêu thích hàng đầu mọi thời đại của tôi, mặc dù nó có giá khá cao. Điều này thường tốt hơn cho các ứng dụng chuyên nghiệp yêu cầu các công cụ mở rộng và các ứng dụng mà giá phần mềm không phải là vấn đề. Giống như Multisim, Proteus kết hợp thiết kế Schematic / PCB với mô phỏng, làm cho nó trở thành một công cụ rất hữu ích tại nơi làm việc. Liên kết: http://www.labcenter.com/index.cfm Hình ảnh: Thức ăn 8.1

Trong khi đây có thể là những lựa chọn hàng đầu của tôi, các tùy chọn khác bao gồm:

Có rất nhiều thứ ngoài kia, và thực sự không có cái nào tốt hơn tất cả những cái khác. Các công cụ thiết kế sơ đồ / PCB thực sự là loại điều bạn cần tự mình thử và quyết định xem bạn thích cá nhân nào. Sử dụng những gì bạn cảm thấy thoải mái nhất!


1
Tôi cho rằng TINA-TI xứng đáng được đề cập. Nó miễn phí nhưng hơi bị tê liệt và là một phiên bản chính đằng sau TINA không miễn phí, nhưng nó đi kèm với hầu hết các chip TI trong thư viện của nó, điều này đối với tôi làm cho nó hữu dụng hơn so với LTSpice của tuyến tính.
Fizz


4

Nếu bạn không phiền một công cụ trực tuyến, tôi có thể dễ dàng nhấtEDEDA :

nhập mô tả hình ảnh ở đây

Ngoài ra mạch upverter và 123d là các tùy chọn khả thi trực tuyến.



3

DesignSpark PCB

Gần đây tôi đã bắt đầu sử dụng nó và nhận thấy rằng nó hoạt động tốt để đánh bại các mạch nhanh, v.v.

Đó là bởi Thành phần RS và không yêu cầu đăng ký tại trang web của họ. Tuy nhiên, sản phẩm dường như là miễn phí.

Nó sẽ xử lý sơ đồ cũng như PCB, và nó được cho là cũng làm các tệp Gerber.

Lưu ý Tôi không liên kết với Thành phần RS dưới bất kỳ hình thức nào.


2

ViaDesigner là mô phỏng và mô phỏng sơ đồ miễn phí, dễ sử dụng mà bạn sử dụng trong trình duyệt của mình. Thiết kế công cộng là miễn phí và bạn bắt đầu trả tiền nếu bạn muốn các tính năng riêng tư, nhóm hoặc triển khai. ViaDesigner cho phép bạn kết hợp các mạch tín hiệu tương tự, kỹ thuật số và tín hiệu hỗn hợp trong một môi trường mô phỏng thống nhất hỗ trợ các định dạng nhập thiết kế VHDL-AMS, SPICE, VHDL và Verilog.

VHDL-AMS nghe có vẻ khá phức tạp nhưng bạn không cần phải học cách viết các mô hình VHDL-AMS hoặc SPICE để sử dụng ViaDesigner. Thay vào đó, ViaDesigner đi kèm với một bộ các trình thuật sĩ thiết kế cao cấp tạo ra các mạch tín hiệu hỗn hợp hữu ích như: Chuyến du lịch tăng, bộ lọc analog để chuyển đổi kỹ thuật số, DAC, tuyến tính & chuyển đổi nhà quản lý, vv Ví dụ phù thủy có thể được tìm thấy ở đây: ViaDesigner Wizards .

Dưới đây là một số ảnh chụp màn hình của môi trường mô phỏng và sơ đồ ViaDesigner:

Sơ đồ chụp màn hình ViaDesigner

Trình xem dạng sóng mô phỏng ViaDesigner

Cuối cùng, ViaDesigner.com tập trung vào việc cho phép bạn thiết kế chip tùy chỉnh tín hiệu hỗn hợp của riêng bạn một cách dễ dàng và tiết kiệm chi phí. ViaDesigner sẽ sớm có một luồng thiết kế vi mạch hoàn chỉnh trong đám mây. Luồng thiết kế triển khai này không miễn phí nhưng mục tiêu là cho phép thiết kế, xác minh và chế tạo IC tín hiệu hỗn hợp tùy chỉnh với giá khoảng 10.000 đô la. Đó là rất nhiều tiền nhưng dòng chảy thiết kế vi mạch điển hình có thể ở mức từ 100.000 đến 1 triệu đô la.

Vâng, tôi làm việc tại ViaDesigner và đây là những ý kiến ​​thiên vị của tôi về ViaDesigner.com và phần mềm ViaDesigner nhưng tôi vẫn rất hào hứng với những gì chúng ta sắp đặt.


2

Tải trọng. Phổ biến nhất trong số những người có sở thích có lẽ là EAGLE (có một phiên bản giới hạn miễn phí, có lẽ đủ tốt cho những gì bạn đang mô tả) và KiCad (miễn phí và nguồn mở).


1

Fritzing có thể là những gì bạn đang tìm kiếm. Nó có hầu hết các thành phần "phổ biến" (Arduinos, LCD, LED khác nhau, v.v.).


1

Tôi đang cung cấp cho bạn danh sách đầy đủ 49 phần mềm điện tử miễn phí được sử dụng cho mục đích điện tử và sơ đồ hơn .....

http://www.efytimes.com/e1/132694/Free-Software-On-Elect Electronic

Và trên công cụ thứ 50 mà tôi đã sử dụng, là Logisim. Công cụ này cung cấp thành phần kỹ thuật số cơ bản để tạo ra bất kỳ mạch điện tử nào kể cả bộ vi xử lý. Đây là công cụ đơn giản nhất mà tôi từng sử dụng.


0

Tôi sử dụng chụp FastStone để đăng ảnh chụp màn hình.

Dưới đây là các bước:

  1. Ctrl + PrtScn
  2. Kéo vùng tôi muốn chụp
  3. Nó hiện lên hình ảnh
  4. Tôi bấm vào ftp. Nó biết tên miền của tôi và nơi để đặt nó. Nó tạo nên một tên dựa trên ngày. Nó sao chép URL vào clipboard
  5. Tôi Ctrl+ VURL đến biểu tượng hình ảnh chèn

Đó là nó. Bạn vẫn phải có một sơ đồ trên máy tính của bạn, nhưng điều này giải quyết một phần lớn câu hỏi của bạn.

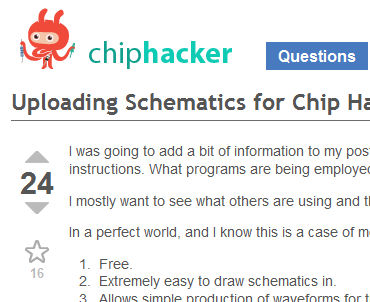

Đây là một ví dụ:

Văn bản thay thế


rõ ràng là một cách nhanh chóng để hoàn thành nó khi bạn đang thiết lập. Tôi sử dụng nhiều máy tính, nhiều trong số chúng trong phòng thí nghiệm máy tính. Tôi cũng thích một giải pháp tôi có thể nhanh chóng làm việc mà không cần cài đặt phần mềm. Nếu tôi thiết lập một cái gì đó trên một máy tính, tôi nghĩ rằng đây có thể là vé.
Kortuk

Tôi thường sử dụng alt-printscreen + mspaint + photoshack.us. Hiệu ứng tương tự như trên, có thể nhiều bước hơn để làm theo, nhưng hoạt động trên mọi phiên bản windows mà không cần cài đặt gì.
davr

2
Stack Exchange hiện có tài khoản pro toàn mạng với imgur . Nhấp vào nút phía trên câu trả lời của bạn sẽ cho phép bạn tải lên một hình ảnh từ máy tính của bạn. Với máy chủ này, chúng tôi sẽ không mất hình ảnh khi các trang web khác ngừng hoạt động / hết hạn kinh doanh. Vui lòng không lưu trữ ảnh chụp màn hình trên trang web của riêng bạn (hoặc máy chủ lưu trữ hình ảnh khác hoặc ẩn danh trên imgur).
Kevin Vermeer

@reemrevnivek, bây giờ khi bạn liên kết một hình ảnh từ trang web của riêng bạn, nó sẽ tự động lấy nó và tải nó lên bằng tài khoản của họ.
Kortuk

@mmccoo Bạn vẫn có ảnh chụp màn hình mà bạn có thể đăng cho chúng tôi chứ? Cái hiện tại của bạn không có ý nghĩa gì cả.
Kellenjb
Khi sử dụng trang web của chúng tôi, bạn xác nhận rằng bạn đã đọc và hiểu Chính sách cookieChính sách bảo mật của chúng tôi.
Licensed under cc by-sa 3.0 with attribution required.
